瑞鼎精密科技：热交换板精加工方案

2024-06-21 09:49

瑞鼎标准成品系列13.00mm-40.00mm范围内，整数直径段H7，硬质合金涂层，金属陶瓷无涂层两类成品在库，快速交付。

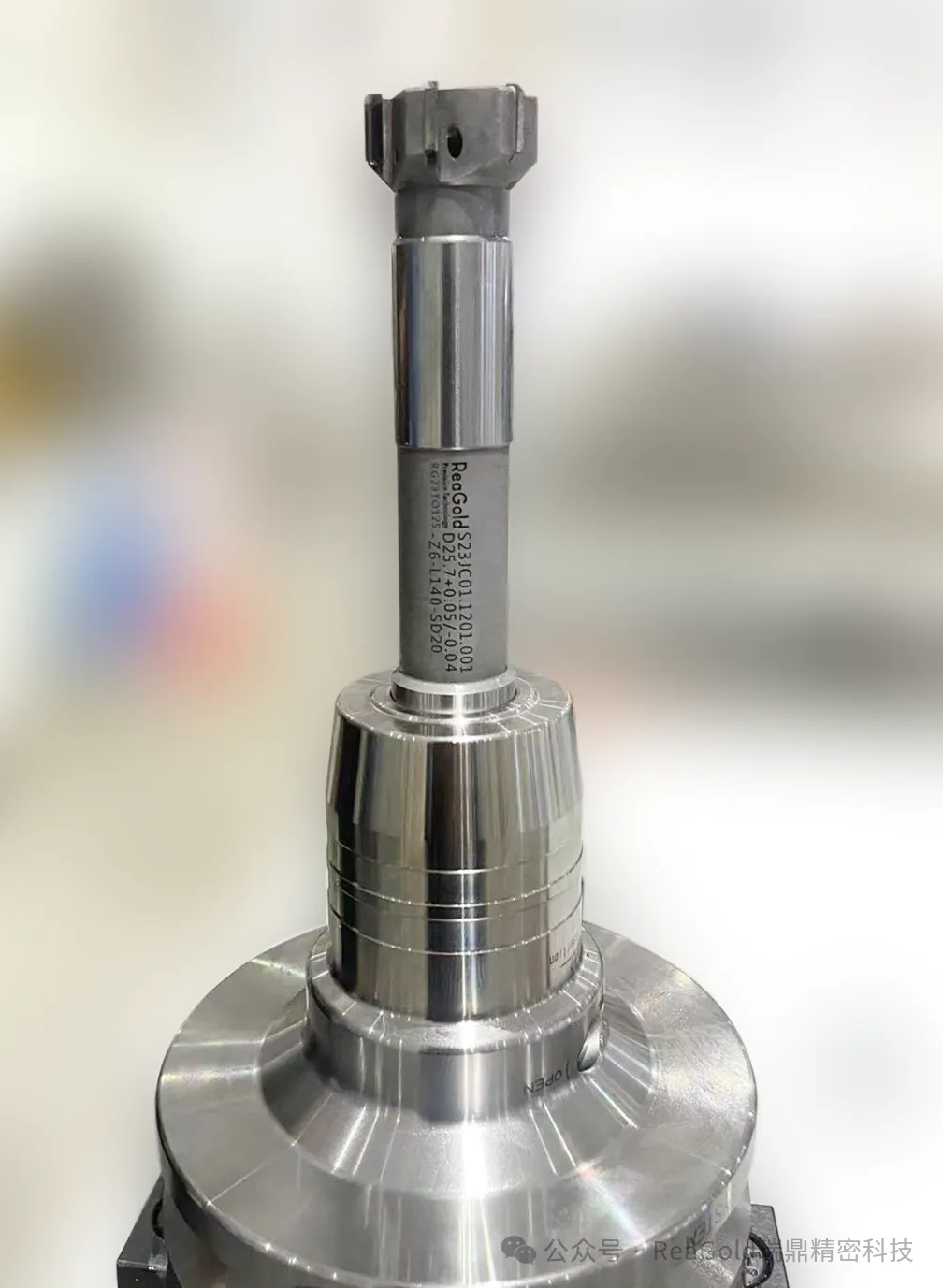

加工刀具
雪霁®S系列

瑞鼎标准成品系列13.00mm-40.00mm范围内，整数直径段H7，硬质合金涂层，金属陶瓷无涂层两类成品在库，快速交付。

  • 该系列还可非标定制直径范围7.90-40.59mm，精度IT7的全系列刀具。
  • 刀体具有优良的抗疲劳性能
  • 实现高速切削，粗糙度最高可达 Ra0.4
  • 微米级精度，无需额外调整，确保加工稳定性
  • 独特的切削刃几何角度设计，提供卓越的加工性能
  • 刃口可进行多次脱焊修理，使用成本低
  • 内置高压冷却流道，降温、润滑，提升刀具寿命 30%以上



工况

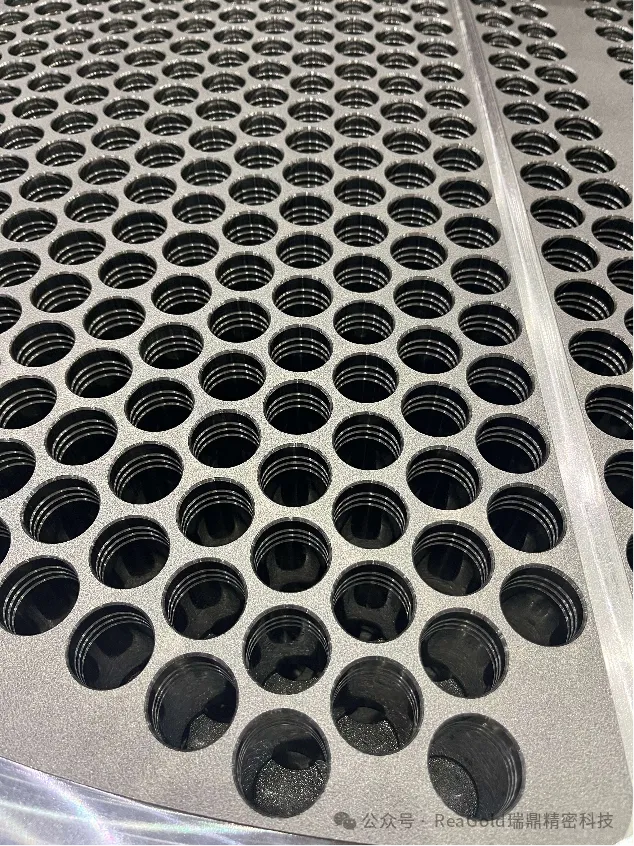

工件：热交换板

工件材料：钢件

硬度：HB180

机床：纽威

刀柄（主轴接口）：BT50


加工参数
孔径公差：D25.7(+0.05/-0.04)

切削速度：Vc=145mm/min

进给量：ap=60mm

切削进给速度：Vf=600mm/min

切削深度：ae=0.15mm

粗糙度：Ra1.6

寿命：1300孔




雪霁S系列与原铣刀方案对比



  • 铰刀加工孔壁质量远高于铣刀加工
  • 铰刀无需2次加工，铣刀500孔以后需要2次铣削才能保证孔壁质量
  • H60mm以上的孔铣刀无法加工，铰刀可以实现。H60mm以下的孔，铰刀效率优势明显
  • 铰刀与铣刀寿命对比如下表：



热交换板厚度

原方案（铣刀）

雪霁S系列铰刀

60mm

1300孔

2600孔

40mm

1300孔

3900孔

20mm

1300孔

7800孔



综合相关数据、在满足精度要求前提下对比，铰刀加工效率、寿命、光洁度均有明显提高，且带来高价值的隐藏优势，符合改善要求，符合企业长期稳定加工，增加品质稳定性，降低综合成本，提升行业内综合竞争力的核心需求。
